Revit vs. ConstructCAD: quais são as diferenças entre os dois sistemas BIM?

O mercado de softwares para arquitetura, engenharia e construção civil está em constante evolução. Entre as ferramentas utilizadas para desenvolver projetos arquitetônicos em ambiente digital, o Revit, da Autodesk, é uma solução comercial consolidada, enquanto o ConstructCAD é uma iniciativa de código aberto que busca oferecer uma alternativa para modelagem e documentação de projetos.

Embora os dois sistemas estejam relacionados ao universo CAD e BIM, eles apresentam diferenças importantes em relação à maturidade, ao modelo de desenvolvimento, aos recursos disponíveis, à interoperabilidade e à utilização em escritórios de arquitetura e engenharia.

1. O que é o Revit?

O Autodesk Revit é um software comercial voltado à modelagem da informação da construção (BIM). Ele permite desenvolver modelos arquitetônicos, estruturais e de instalações, associando propriedades e informações aos elementos construtivos.

É amplamente utilizado em escritórios de arquitetura, engenharia e construção para desenvolver projetos, coordenar disciplinas, produzir documentação e organizar informações do edifício.

O Revit possui um ecossistema consolidado de famílias paramétricas, extensões, bibliotecas de componentes, materiais de aprendizagem e integrações com outras ferramentas profissionais. Seu ambiente também oferece recursos de colaboração e coordenação de projetos, dependendo da configuração e dos serviços utilizados.

2. O que é o ConstructCAD?

O ConstructCAD é um projeto de software de código aberto publicado no GitHub. Sua proposta é reunir ferramentas de modelagem arquitetônica, representação tridimensional e documentação técnica em uma aplicação independente.

Por ser um projeto aberto, permite que desenvolvedores examinem seu código-fonte e contribuam para sua evolução, conforme as condições da licença utilizada.

A principal característica que diferencia o ConstructCAD é seu modelo de desenvolvimento aberto. Em vez de depender exclusivamente de um fornecedor comercial, o projeto pode evoluir com contribuições da comunidade. Entretanto, seu nível de maturidade e a abrangência de seus recursos precisam ser avaliados de acordo com a versão disponível.

3. Principais diferenças entre Revit e ConstructCAD

Característica	Revit	ConstructCAD
Modelo de distribuição	Software comercial proprietário	Software de código aberto
Custo	Licença comercial, conforme plano e elegibilidade	Disponibilizado gratuitamente
Modelagem BIM	Plataforma consolidada, com ferramentas multidisciplinares	Projeto em desenvolvimento, com foco em modelagem BIM
Famílias e componentes	Ecossistema amplo de famílias paramétricas	Componentes e objetos conforme os recursos implementados
Documentação	Ferramentas abrangentes para pranchas, cotas, vistas, tabelas e revisões	Geração de documentação a partir do modelo, conforme os recursos disponíveis
Colaboração	Recursos de trabalho compartilhado e integração com serviços Autodesk	Depende das funcionalidades próprias e de soluções complementares
Personalização	API, Dynamo, extensões e ferramentas de terceiros	Código-fonte aberto, sujeito à licença do projeto
Interoperabilidade	Suporte a vários formatos CAD e BIM, incluindo IFC	Intercâmbio por IFC, além dos formatos próprios disponíveis
Maturidade	Ferramenta amplamente estabelecida no mercado profissional	Projeto em evolução
Sistemas operacionais	Principalmente Windows, com possibilidades específicas de acesso remoto e virtualização	Windows, macOS e Linux, conforme a distribuição do projeto

As diferenças de recursos refletem a proposta de cada ferramenta. O Revit tem um ecossistema comercial e profissional mais amplo, enquanto o ConstructCAD oferece uma abordagem aberta e ainda em evolução.

4. Diferenças na modelagem arquitetônica

Revit: modelagem com famílias e parâmetros

No Revit, paredes, portas, janelas, pilares, vigas e outros elementos podem ser configurados por meio de famílias, tipos e parâmetros. O profissional consegue desenvolver bibliotecas personalizadas para padronizar seus projetos e reutilizar componentes em diferentes trabalhos.

Esse ecossistema é especialmente relevante para escritórios que trabalham com projetos repetitivos, sistemas construtivos específicos e detalhamento técnico.

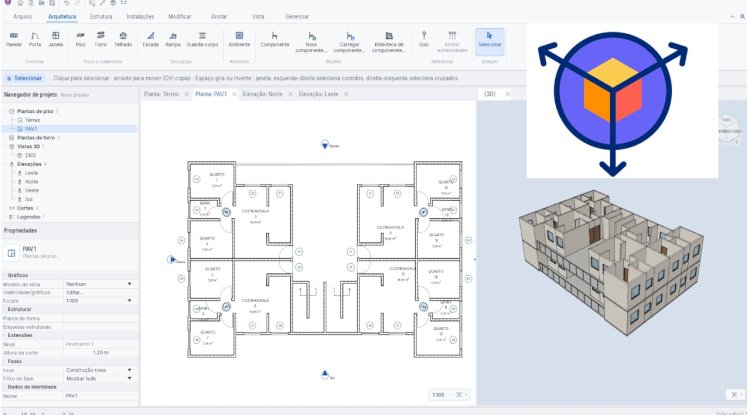

ConstructCAD: modelagem em uma plataforma aberta

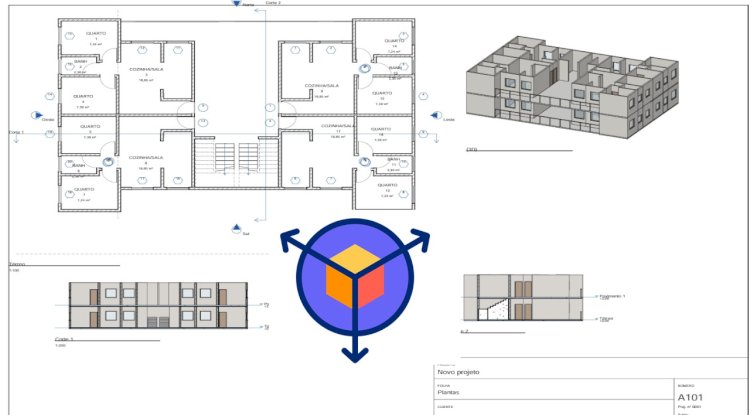

O ConstructCAD também propõe a criação de elementos construtivos e a geração de representações a partir de um modelo paramétrico. Sua abordagem busca integrar a geometria do edifício com plantas, cortes, fachadas e tabelas.

A diferença está no estágio de desenvolvimento e na abrangência do ecossistema: é necessário verificar se os componentes, parâmetros e ferramentas de edição disponíveis atendem às exigências de cada projeto.

5. Qual oferece mais recursos para o trabalho profissional?

Atualmente, o Revit leva vantagem em amplitude de funcionalidades consolidadas, principalmente em projetos que exigem colaboração entre disciplinas, famílias complexas, automações, coordenação de modelos e documentação detalhada.

O ConstructCAD, por sua vez, apresenta uma proposta interessante para quem deseja utilizar uma ferramenta aberta, acompanhar seu desenvolvimento e explorar um fluxo BIM sem depender de uma licença comercial tradicional.

Isso não significa que o ConstructCAD seja incapaz de atender a necessidades profissionais. Significa que sua adequação precisa ser demonstrada por testes, especialmente em projetos complexos ou com exigências contratuais específicas.

6. O papel do IFC na integração entre os dois sistemas

Um ponto importante é que os dois programas podem participar de um mesmo fluxo de trabalho por meio do formato IFC.

O Revit possui recursos documentados de importação e exportação IFC, permitindo trocar informações de modelos com outras aplicações BIM.

No ConstructCAD, o IFC também faz parte da proposta de interoperabilidade. Entretanto, a troca de arquivos não garante que todos os parâmetros, famílias, materiais e relações entre os elementos sejam preservados integralmente.

Por isso, em um fluxo de trabalho entre as duas ferramentas, é recomendável verificar:

Se paredes, portas, janelas, lajes e estruturas são transferidas corretamente.
Se os parâmetros e as propriedades dos elementos permanecem disponíveis.
Se as unidades, os níveis e as coordenadas são mantidos.
Se os elementos importados podem ser editados ou apenas visualizados.
Se plantas, cortes, tabelas e quantitativos continuam consistentes após a transferência.

O teste deve ser realizado com um modelo representativo do tipo de projeto que será desenvolvido.

7. Qual sistema vale mais a pena aprender?

Revit

É a escolha mais adequada para quem precisa trabalhar com fluxos BIM estabelecidos, bibliotecas de famílias, documentação técnica abrangente, coordenação multidisciplinar e oportunidades profissionais que exigem experiência com a plataforma.

ConstructCAD

É uma alternativa interessante para quem quer conhecer uma iniciativa BIM de código aberto, experimentar outro ambiente de modelagem e acompanhar a evolução de ferramentas independentes. Antes de adotá-lo como ferramenta principal, convém avaliar a maturidade dos recursos necessários.

Conclusão: o ConstructCAD pode substituir o Revit?

O ConstructCAD apresenta uma proposta relevante porque procura tornar a modelagem BIM acessível por meio de uma plataforma de código aberto. Seu desenvolvimento pode ampliar as opções disponíveis para profissionais e estudantes e incentivar novas contribuições para o setor.

Entretanto, não é correto afirmar que o ConstructCAD já substitui integralmente o Revit. O Revit possui uma plataforma mais madura, um ecossistema de componentes mais amplo e recursos consolidados para fluxos profissionais complexos. O ConstructCAD tem potencial de evolução, mas sua capacidade de substituição depende do desenvolvimento contínuo e da validação prática de suas funcionalidades.

A comparação mais justa não é apenas identificar qual programa possui mais recursos, mas avaliar qual deles atende melhor às necessidades do projeto, ao orçamento, à interoperabilidade e ao fluxo de trabalho do profissional.
