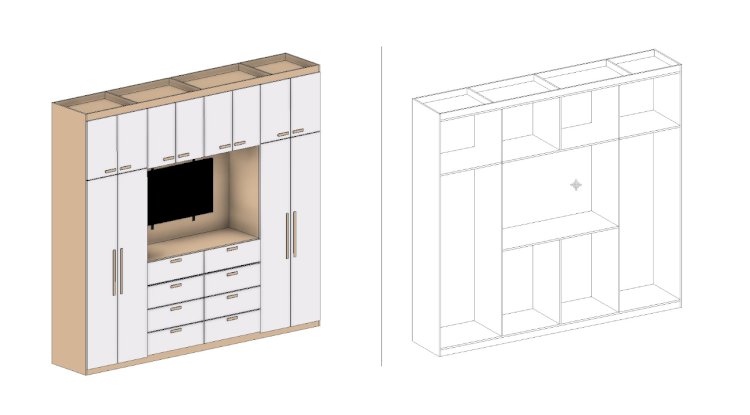

Especificações Técnicas para Modelagem em Revit (Família de Marcenaria) Este projeto consiste em um armário planejado com painel de TV embutido e gaveteiro central. A modelagem deve prever uma caixa estrutural em acabamento amadeirado e frentes (portas e gavetas) em acabamento liso, sugerindo laca branca ou MDF branco.

Especificações Técnicas para Modelagem em Revit (Família de Marcenaria)

Este projeto consiste em um armário planejado com painel de TV embutido e gaveteiro central

. A modelagem deve prever uma caixa estrutural em acabamento amadeirado e frentes (portas e gavetas) em acabamento liso, sugerindo laca branca ou MDF branco

1. Parâmetros Dimensionais Globais

Para a criação da família no Revit, utilize as seguintes dimensões totais de referência:

Largura Total: 2,50 m.
Altura Total: 2,30 m.
Profundidade: Não especificada nas cotas do projeto, mas recomenda-se adotar o padrão de mercado para guarda-roupas (entre 0,55 m e 0,60 m).

2. Detalhamento por Módulos

O móvel é simétrico em sua divisão principal e pode ser estruturado em quatro zonas paramétricas:

Módulos Laterais (Roupeiros)

Largura de cada módulo: 0,64 m (esquerdo). O direito segue a mesma proporção geométrica por simetria.
Altura das portas: 1,66 m (iniciando acima do rodapé).
Composição: Duas portas de giro por módulo, totalizando quatro portas altas no projeto.
Puxadores: Verticais, centralizados na junção das portas, posicionados a meia altura.

Módulo Central (Nicho de TV e Gaveteiro)

Largura total do vão central: 1,21 m.
Nicho da TV: Altura de 0,83 m. O fundo apresenta suporte de fixação para o televisor.
Gaveteiro inferior: Composto por duas colunas de gavetas, com largura de 0,61 m cada coluna.
Altura das gavetas: 0,21 m por gaveta (4 fileiras horizontais, totalizando 8 gavetas).
Puxadores: Horizontais, centralizados na borda superior de cada frente de gaveta.

Módulo Superior (Maleiros)

Altura das portas superiores: 0,53 m.
Composição: Oito portas de giro no total, alinhadas exatamente com as divisões verticais dos módulos inferiores. Sendo duas para o módulo esquerdo, quatro para o vão central e duas para o módulo direito.
Puxadores: Horizontais, instalados na borda inferior das portas.

Estrutura de Fechamento (Tamponamento e Rodapé)

Rodapé: Altura de 0,07 m em toda a extensão da base.
Tamponamento Superior: Há uma espessura de painel no topo. A soma de base (0,07 m) + portas (1,66 m) + maleiro (0,53 m) equivale a 2,26 m. Como a cota total é de 2,30 m, o painel de fechamento superior possui 0,04 m (40 mm) de espessura.
A caixa externa engloba as laterais, a base e o topo, com a mesma textura amadeirada, e o topo possui recortes ou divisões internas aparentes na vista isométrica superior.

3. Recomendações de Parametrização (BIM)

Ao criar a família .rfa, configure os seguintes parâmetros:

Materiais: Crie parâmetros de tipo separados para Material_Caixa_Externa (Amadeirado), Material_Frentes (Branco) e Material_Puxadores.
Visibilidade: Adicione um parâmetro de Sim/Não para a TV, permitindo ligar/desligar o aparelho eletrônico no nicho.
Restrições (EQ): Utilize cotas de igualdade (EQ) para garantir que as portas duplas dos módulos laterais e as colunas de gavetas permaneçam sempre com larguras idênticas caso a largura total (2,50 m) seja alterada pelo usuário.
