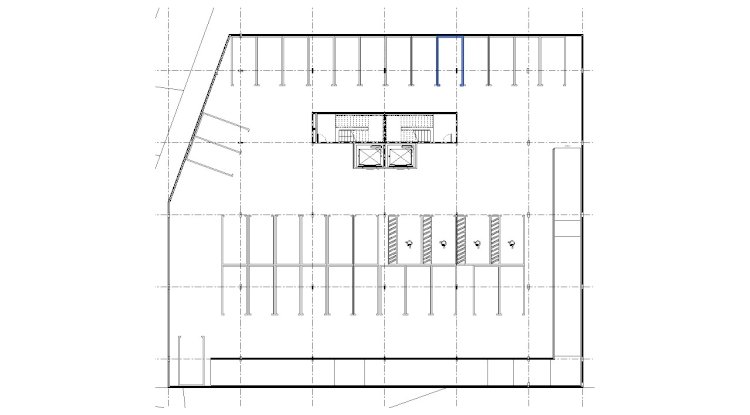

Planta baixa do estacionamento no subsolo de um edifício multiuso
Estacionamento periférico Na faixa superior da planta, observa-se uma sequência de vagas dispostas perpendicularmente à borda do pavimento. A repetição dos módulos cria uma organização racional, facilita a leitura do estacionamento e pode favorecer a padronização estrutural. É importante confirmar a largura e o comprimento de cada vaga, a posição dos pilares em relação às portas dos veículos e a existência de espaço suficiente para manobras.
Planta baixa do estacionamento no subsolo de um edifício multiuso
1. Organização espacial e distribuição das vagas
Estacionamento periférico
Na faixa superior da planta, observa-se uma sequência de vagas dispostas perpendicularmente à borda do pavimento. A repetição dos módulos cria uma organização racional, facilita a leitura do estacionamento e pode favorecer a padronização estrutural.
É importante confirmar a largura e o comprimento de cada vaga, a posição dos pilares em relação às portas dos veículos e a existência de espaço suficiente para manobras.
Faixa central de estacionamento
A região intermediária apresenta vagas distribuídas em fileiras opostas, com elementos de divisão entre determinados módulos. Essa disposição pode proporcionar bom aproveitamento da área, desde que a largura do corredor de circulação seja compatível com o ângulo de estacionamento e o veículo de projeto.
A geometria deve ser testada com trajetórias de entrada e saída, especialmente nas extremidades das fileiras e junto às mudanças de direção.

Núcleo de circulação vertical
Na parte central superior, aparecem duas caixas adjacentes com diagonais, provavelmente representando elevadores, além de escadas próximas. Essa interpretação deve ser confirmada no projeto original.
A localização central pode reduzir as distâncias de deslocamento entre os veículos estacionados e os acessos aos pavimentos superiores. O núcleo também precisa garantir uma conexão acessível e segura com os demais usos do edifício.
Acesso veicular e contorno irregular
A planta mostra uma geometria inclinada no limite esquerdo e uma área longitudinal estreita junto à lateral direita. Não é possível confirmar pela imagem se esses trechos correspondem a rampas, áreas de circulação, limites do terreno ou espaços técnicos.
É essencial identificar claramente a entrada e a saída dos veículos, a inclinação e a largura das rampas, os patamares de transição e a visibilidade nos pontos de encontro com as áreas de manobra.
2. Análise do sistema estrutural
Um dos aspectos mais relevantes dessa planta é a relação entre a modulação das vagas e a malha estrutural do edifício. As linhas tracejadas formam uma grade de referência que pode estar relacionada aos eixos de pilares, vigas e outros elementos de locação. A confirmação depende da planta estrutural correspondente.
Pilares e modulação estrutural
Os elementos verticais representados junto às divisões das vagas devem ser conferidos em relação aos eixos estruturais. Posicionar os pilares próximos às linhas divisórias entre veículos costuma ser uma estratégia eficiente, pois reduz a interferência nas portas e na área útil das vagas.
A modulação deve ser coordenada com os pavimentos superiores, evitando transferências estruturais desnecessárias e grandes vigas que prejudiquem o gabarito de circulação.
Vigas e lajes
Para um subsolo, é necessário definir o sistema de lajes e vigas considerando os vãos, as cargas dos pavimentos superiores, as cargas dos veículos e as condições do solo.
Uma solução convencional pode utilizar estrutura de concreto armado moldado no local. Dependendo dos vãos e das necessidades arquitetônicas, também podem ser estudadas lajes nervuradas ou protendidas, sempre mediante dimensionamento estrutural.
A altura das vigas e das instalações deve ser compatibilizada com o pé-direito livre exigido para os veículos e as rotas de emergência.
Paredes de contenção e fundações
Por se tratar de um subsolo, o projeto estrutural deverá considerar os empuxos do solo, a eventual presença de água subterrânea, as condições de fundação e as edificações vizinhas.
As paredes de contenção precisam ser compatibilizadas com a impermeabilização, as juntas construtivas, a drenagem e as passagens de instalações. A geometria inclinada do limite esquerdo merece atenção especial na coordenação entre arquitetura, estrutura e contenção.
Recomendações para a malha estrutural
Eu utilizaria a modulação arquitetônica das vagas como referência inicial, mas não como único critério para definir os pilares. A estrutura deve atender simultaneamente às necessidades dos pavimentos superiores e ao funcionamento da garagem.
-
Alinhamento: buscar continuidade vertical dos pilares entre subsolo e pavimentos superiores.
-
Vãos: evitar vãos excessivamente grandes quando uma modulação mais econômica for viável.
-
Interferências: conferir se pilares, bases, paredes e proteções não reduzem a largura útil das vagas.
-
Gabarito: verificar a altura livre sob vigas, tubulações, dutos e luminárias.
-
Compatibilização: coordenar os eixos arquitetônicos com a estrutura, as instalações e as áreas de circulação.
3. Técnicas de arquitetura presentes no desenho
A planta apresenta recursos de representação e organização espacial característicos do desenho arquitetônico técnico.
Modulação e repetição
A repetição das vagas cria uma sequência de módulos previsíveis. Essa técnica favorece a padronização dimensional, a racionalização construtiva e a leitura do espaço.
Zoneamento funcional
A organização em faixas separa, visualmente, o estacionamento periférico, a fileira central e o núcleo vertical. O próximo passo é distinguir explicitamente as áreas de estacionamento, manobra, circulação de veículos, circulação de pedestres e acesso aos elevadores.
Coordenação geométrica
A malha de eixos permite verificar alinhamentos e compatibilizar elementos construtivos. Em um fluxo de trabalho BIM, esses eixos podem ser compartilhados entre arquitetura e estrutura para reduzir inconsistências.
Hierarquia gráfica
O contorno externo aparece com traços mais fortes, enquanto as linhas de referência são tracejadas. Essa diferenciação ajuda a reconhecer os limites do pavimento e a organização geral. Para uma apresentação profissional, convém estabelecer espessuras e padrões de linha distintos para estrutura, paredes, vagas, cotas e elementos acima do plano de corte.
4. O que eu melhoraria nesta planta
1. Testar as manobras dos veículos
A planta deve ser verificada com o veículo de projeto, considerando o raio de giro e as trajetórias de entrada e saída das vagas. As extremidades das fileiras e a região do núcleo vertical merecem atenção, pois podem concentrar conflitos de circulação.
2. Cotar todas as dimensões essenciais
Incluir largura e comprimento das vagas, dimensões dos corredores, eixos estruturais, dimensões de rampas, raios de giro, cotas gerais e níveis. Sem essas informações, não é possível avaliar com segurança a eficiência dimensional do estacionamento.
3. Definir percursos seguros para pedestres
Criar uma rota legível entre as vagas e o núcleo de elevadores e escadas. Sempre que possível, evitar que os usuários precisem caminhar pelo centro das faixas de manobra. Verificar acessibilidade, travessias, sinalização e separação física onde necessária.
4. Revisar segurança contra incêndio e evacuação
Conferir as saídas exigidas, as distâncias de percurso, a proteção das escadas, a sinalização, a iluminação de emergência e os sistemas de detecção, alarme, ventilação e controle de fumaça aplicáveis à garagem. A quantidade e a configuração das saídas dependem da área, da ocupação e da regulamentação competente.
5. Detalhar drenagem e impermeabilização
Prever caimentos de piso, pontos de coleta e drenagem dimensionada, além de soluções de impermeabilização para paredes enterradas e lajes sujeitas à água. A posição dos ralos e canaletas precisa ser coordenada com as vagas e as trajetórias dos veículos.
6. Compatibilizar ventilação e instalações
Avaliar ventilação natural ou mecânica conforme a configuração do subsolo e os requisitos aplicáveis. Prever espaço para dutos, equipamentos, eletrocalhas, iluminação, sinalização, detecção de gases quando necessária e infraestrutura de recarga para veículos elétricos.
5. Como apresentar o projeto em padrão profissional
Para elevar a qualidade da documentação arquitetônica, eu organizaria a prancha com as seguintes informações:
|
Elemento gráfico |
Recomendação |
|---|---|
|
Eixos estruturais |
Identificar com letras e números, com referências consistentes entre arquitetura e estrutura. |
|
Vagas |
Numerar individualmente e indicar dimensões e tipos de uso. |
|
Circulação veicular |
Representar sentidos de fluxo, acessos e áreas de manobra. |
|
Circulação de pedestres |
Destacar as rotas acessíveis e os acessos ao núcleo vertical. |
|
Cotas e níveis |
Inserir cotas gerais, parciais, níveis de piso e inclinações. |
|
Elementos estruturais |
Diferenciar pilares, vigas, paredes de contenção e demais elementos por convenções gráficas claras. |
|
Instalações |
Indicar ralos, canaletas, dutos e equipamentos principais, conforme a fase do projeto. |
|
Quadro de áreas |
Informar área total, área de circulação, área ocupada por vagas e quantidade de vagas por categoria. |
No Revit, vale manter eixos e pilares vinculados à coordenação estrutural, criar parâmetros para identificar as vagas e utilizar tabelas para conferir quantidades e dimensões. O detalhamento deve avançar com a compatibilização entre arquitetura, estrutura e instalações.
