Análise arquitetônica e estrutural do auditório no segundo pavimento de um edifício multiuso
Do ponto de vista arquitetônico, a proposta busca concentrar a atividade principal em um salão de grande dimensão, mantendo os acessos e os espaços complementares organizados em torno de um núcleo central de circulação vertical. Essa disposição favorece a setorização dos usos e pode contribuir para a orientação dos usuários dentro do edifício.
Sob a perspectiva da engenharia estrutural, entretanto, o auditório exige atenção especial aos vãos livres, às cargas decorrentes da concentração de pessoas, ao comportamento vibratório das lajes e à compatibilização entre a estrutura, a acústica e os sistemas de segurança. Como o ambiente está no segundo pavimento, o dimensionamento estrutural deve considerar não apenas o funcionamento do auditório, mas também sua influência sobre os pilares, vigas, lajes e fundações do conjunto.
1. Organização arquitetônica e funcional

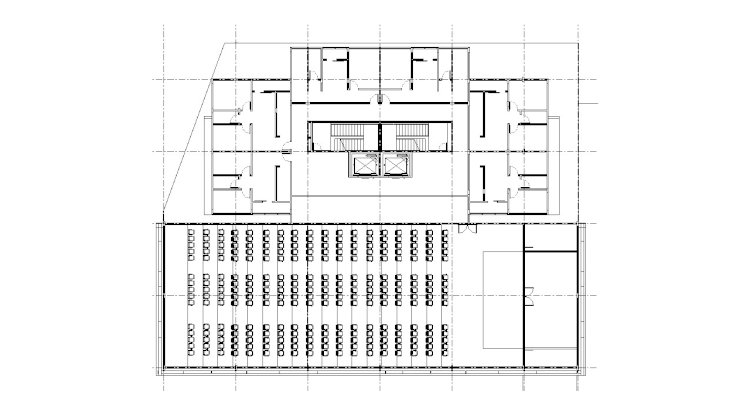

A leitura da planta permite identificar três setores principais: a plateia, a área de apresentação e o conjunto de ambientes de apoio.
Plateia e espaço principal
A maior área do pavimento é ocupada por fileiras de assentos organizadas longitudinalmente, com corredores entre os conjuntos de cadeiras. Essa disposição favorece a concentração visual no espaço frontal e permite estabelecer uma hierarquia clara entre público e apresentação.
É importante verificar a largura dos corredores, o espaçamento entre fileiras, a quantidade de assentos por bloco e a existência de lugares acessíveis integrados à plateia. A geometria deve garantir circulação confortável e condições adequadas de evacuação.
Área frontal e palco
A região frontal da plateia deve funcionar como foco visual do auditório, abrigando apresentações, palestras, projeções e eventos institucionais. A planta sugere uma área reservada à frente dos assentos, cuja configuração definitiva deve ser confirmada no projeto.
Recomenda-se definir a posição do palco, a altura da plataforma, a tela de projeção, os equipamentos audiovisuais, a iluminação cênica e os acessos de serviço. A visibilidade deve ser estudada a partir dos assentos mais distantes e das extremidades da plateia.
Ambientes de apoio
Na parte superior e nas laterais, observam-se salas menores, compartimentadas e conectadas por circulações internas. Esses espaços podem acomodar funções administrativas, apoio aos palestrantes, preparação de apresentações, armazenamento e instalações técnicas, conforme o programa definido.
A recomendação é separar claramente os ambientes destinados ao público daqueles reservados à equipe e aos equipamentos, evitando que atividades operacionais interfiram no acesso à plateia.
Núcleo de circulação vertical
A região central superior apresenta escadas e dois elementos representados com diagonais, possivelmente elevadores. Esse núcleo é fundamental para conectar o auditório aos demais pavimentos do edifício multiuso.
Sua posição pode favorecer a distribuição dos usuários, mas deve ser avaliada em conjunto com a capacidade de evacuação, a acessibilidade e a distância entre as saídas e os pontos mais afastados da plateia.
2. Análise estrutural sob a perspectiva da engenharia
A principal particularidade estrutural do auditório é a necessidade de criar um espaço amplo e contínuo para a plateia, reduzindo a interferência de pilares no campo visual e na organização dos assentos.
Como o ambiente está no segundo pavimento, o projeto estrutural deve ser desenvolvido considerando a compatibilidade com os pavimentos inferiores e superiores, evitando que a solução arquitetônica comprometa a transmissão das cargas até as fundações.
Vigas principais e grandes vãos
Para preservar a área da plateia sem pilares intermediários, pode ser interessante estudar vigas de concreto armado, vigas metálicas ou sistemas mistos de aço e concreto. A escolha depende dos vãos, das cargas, da altura disponível para a estrutura, do custo e das condições construtivas.
Vigas principais podem ser posicionadas nas laterais ou em alinhamentos estratégicos, desde que sua configuração seja compatível com o restante da edificação. A definição das seções e dos vãos exige cálculo estrutural.
Laje do segundo pavimento
A laje deve suportar o peso próprio, os revestimentos, os assentos, os equipamentos e as cargas variáveis correspondentes à ocupação do auditório.
A concentração de pessoas exige atenção especial ao dimensionamento e à verificação dos estados limites de serviço. Além da resistência, devem ser avaliadas deformações e vibrações que possam comprometer o conforto dos usuários e o funcionamento dos equipamentos audiovisuais.
Pilares e continuidade estrutural
A malha de eixos representada no desenho pode servir de referência para a locação dos pilares. Recomendo estudar sua continuidade vertical com os pavimentos inferiores, especialmente nas regiões laterais do auditório e junto ao núcleo de circulação.
Pilares alinhados entre pavimentos normalmente simplificam o caminho das cargas. Caso seja necessário transferir pilares para liberar espaços comerciais ou outros ambientes inferiores, essa decisão deverá ser avaliada quanto à complexidade, aos esforços e ao custo da estrutura.
Estrutura da cobertura e equipamentos suspensos
Caso exista uma cobertura ou estrutura superior sobre o auditório, ela deverá ser compatibilizada com os sistemas de iluminação, caixas acústicas, projetores, dutos e forros.
Equipamentos suspensos devem possuir suportes e pontos de fixação dimensionados para suas cargas e condições de uso. Não se deve presumir que o forro ou elementos secundários possam receber essas cargas sem verificação específica.
Estratégia estrutural que eu estudaria
Para esse tipo de edifício, começaria comparando duas alternativas conceituais:
-
Estrutura de concreto armado: pode ser interessante quando há continuidade estrutural com os demais pavimentos e uma malha regular de pilares.
-
Estrutura metálica ou mista: pode oferecer vantagens para vencer grandes vãos, reduzir o peso próprio em determinadas configurações e acelerar a montagem, dependendo das condições do projeto.
Não é possível determinar qual alternativa é mais econômica ou tecnicamente superior sem conhecer os vãos reais, as cargas, o sistema estrutural dos demais pavimentos e as condições de execução.
3. Acústica, visibilidade e conforto ambiental
Um auditório não deve ser avaliado apenas pela quantidade de cadeiras que comporta. Seu desempenho depende da qualidade da comunicação entre o apresentador e o público.
Visibilidade: é necessário estudar as linhas de visão de todos os assentos, considerando a altura do palco, a posição da tela e a eventual necessidade de inclinação do piso ou de uma plateia escalonada. A planta baixa, isoladamente, não permite verificar esse aspecto.
Acústica: paredes, teto e revestimentos devem ser definidos de acordo com o uso previsto. Palestras, apresentações audiovisuais e eventos culturais possuem necessidades acústicas diferentes. O projeto deve controlar a reverberação e reduzir a transmissão de ruídos provenientes de lojas, restaurantes, instalações e outros ambientes do edifício.
Conforto térmico: a lotação do auditório influencia diretamente a carga térmica. O sistema de climatização deve ser dimensionado com base na ocupação prevista, na envoltória, na iluminação e nos equipamentos, garantindo distribuição adequada do ar sem comprometer o conforto acústico.
Iluminação: recomendo combinar iluminação geral, iluminação de circulação e iluminação específica do palco. O controle independente dos circuitos permite adaptar o espaço a diferentes eventos, sem prejudicar a orientação dos usuários.
4. Segurança, acessibilidade e circulação
A configuração do auditório exige uma análise específica de segurança, pois a ocupação pode ocorrer de maneira simultânea por um número elevado de pessoas.
|
Elemento |
Diretriz de projeto |
|---|---|
|
Saídas de emergência |
Dimensionar e posicionar de acordo com a lotação, os percursos e as exigências de segurança contra incêndio. |
|
Escadas |
Verificar largura, proteção, continuidade e capacidade de evacuação, conforme a regulamentação aplicável. |
|
Acessibilidade |
Prever rota acessível desde os acessos do edifício até os assentos destinados a pessoas com deficiência ou mobilidade reduzida. |
|
Plateia |
Integrar lugares acessíveis e espaços para acompanhantes, distribuídos conforme as exigências aplicáveis. |
|
Instalações |
Compatibilizar climatização, elétrica, iluminação de emergência, detecção e alarme, entre outros sistemas necessários. |
|
Isolamento acústico |
Evitar a transmissão de ruídos entre o auditório e as atividades comerciais e de serviços do edifício. |
A verificação deve considerar a ABNT NBR 9050 vigente, as normas técnicas pertinentes e as instruções do Corpo de Bombeiros competente, além da legislação municipal aplicável.
5. Como aprimorar a planta arquitetônica
Antes de avançar para o projeto executivo, eu priorizaria cinco ações:
-
Definir a lotação oficial do auditório. Numerar os assentos e calcular a capacidade real, incluindo os espaços acessíveis e as áreas de circulação.
-
Desenvolver cortes longitudinais e transversais. Esses desenhos permitirão avaliar pé-direito, visibilidade, altura do palco, eventuais desníveis e relação entre laje, vigas e cobertura.
-
Compatibilizar os eixos estruturais. Sobrepor arquitetura e estrutura para identificar conflitos entre pilares, paredes, circulação e fileiras de cadeiras.
-
Definir o programa de apoio. Identificar a função de cada sala lateral e posterior, prevendo, conforme a necessidade, controle audiovisual, depósito, apoio aos palestrantes e espaços técnicos.
-
Elaborar um estudo de segurança e desempenho. Verificar evacuação, acessibilidade, acústica, climatização, iluminação e instalações antes de consolidar a geometria definitiva.
6. Texto técnico para apresentação do projeto
Auditório do Segundo Pavimento — Edifício Multiuso
O auditório está localizado no segundo pavimento do edifício multiuso e foi concebido como um espaço destinado à realização de palestras, apresentações, encontros institucionais e atividades culturais. Sua organização espacial concentra a plateia em um salão principal, com fileiras de assentos distribuídas longitudinalmente e corredores de circulação destinados a facilitar o acesso e a movimentação dos usuários.
A composição arquitetônica estabelece uma hierarquia entre o espaço destinado ao público, a área frontal de apresentações e os ambientes complementares localizados nas regiões laterais e posteriores. O núcleo de circulação vertical, composto por escadas e elementos indicados como elevadores na planta, promove a conexão com os demais pavimentos e constitui um ponto estratégico para a distribuição dos usuários.
Sob o ponto de vista estrutural, a solução deve priorizar a criação de um ambiente amplo e funcional, com o mínimo de interferência de pilares na área da plateia. O sistema resistente deverá ser definido a partir da compatibilização entre a modulação arquitetônica, os vãos necessários, as cargas de utilização e a continuidade estrutural dos pavimentos. Poderão ser estudadas soluções em concreto armado, aço ou sistemas mistos, conforme os resultados do dimensionamento e a viabilidade construtiva.
A laje do segundo pavimento deverá ser dimensionada para as cargas permanentes e variáveis correspondentes ao uso do auditório, com verificações de resistência, deformações e vibrações. A disposição de vigas e pilares deverá respeitar os requisitos de visibilidade, circulação e integração com os ambientes adjacentes. Também será necessária a compatibilização da estrutura com os sistemas de climatização, iluminação, tratamento acústico e equipamentos audiovisuais.
A qualidade funcional do espaço dependerá ainda do estudo das linhas de visão, do desempenho acústico, do conforto térmico e da iluminação. A acessibilidade e a segurança contra incêndio deverão ser incorporadas desde as etapas iniciais, com definição da lotação, das rotas acessíveis, das saídas de emergência e das demais medidas exigidas pela regulamentação aplicável.
Dessa forma, o auditório configura-se como um equipamento coletivo relevante para o programa do edifício multiuso, integrando flexibilidade de utilização, organização espacial e exigências técnicas de desempenho. A consolidação da proposta dependerá da compatibilização entre arquitetura, estrutura e instalações, garantindo condições adequadas de segurança, conforto, funcionalidade e execução.
Parecer final: a planta apresenta uma organização funcional coerente para um auditório integrado a um edifício multiuso. O principal desafio de projeto é compatibilizar o grande espaço destinado à plateia com a estrutura do segundo pavimento e com os requisitos de visibilidade, acústica e evacuação. Para avaliar a eficiência da solução com maior precisão, os próximos desenhos fundamentais são o corte longitudinal do auditório e a planta estrutural com os eixos, os pilares e as vigas dimensionadas.
